采用三级过滤外圆磨床水箱说明
主要技术参数：
1.设备总功率：12千瓦
2.设备外形参数：2000*950*500mm
3.过滤级别：10微米
4.冷却喷水压力：20公斤
5.机床回水口高度350毫米
冷却过滤系统分项：
过渡箱(含磁性过滤器，提升泵，水箱，高低位报警)
纸带过滤冷却系统(含纸带机，制冷机，水泵，双联精密过滤器)
净液箱(含水箱，高压泵，高低位报警)
外圆磨床水箱具体说明：
水箱容积710L，附箱容积100L，净水箱容积220L。

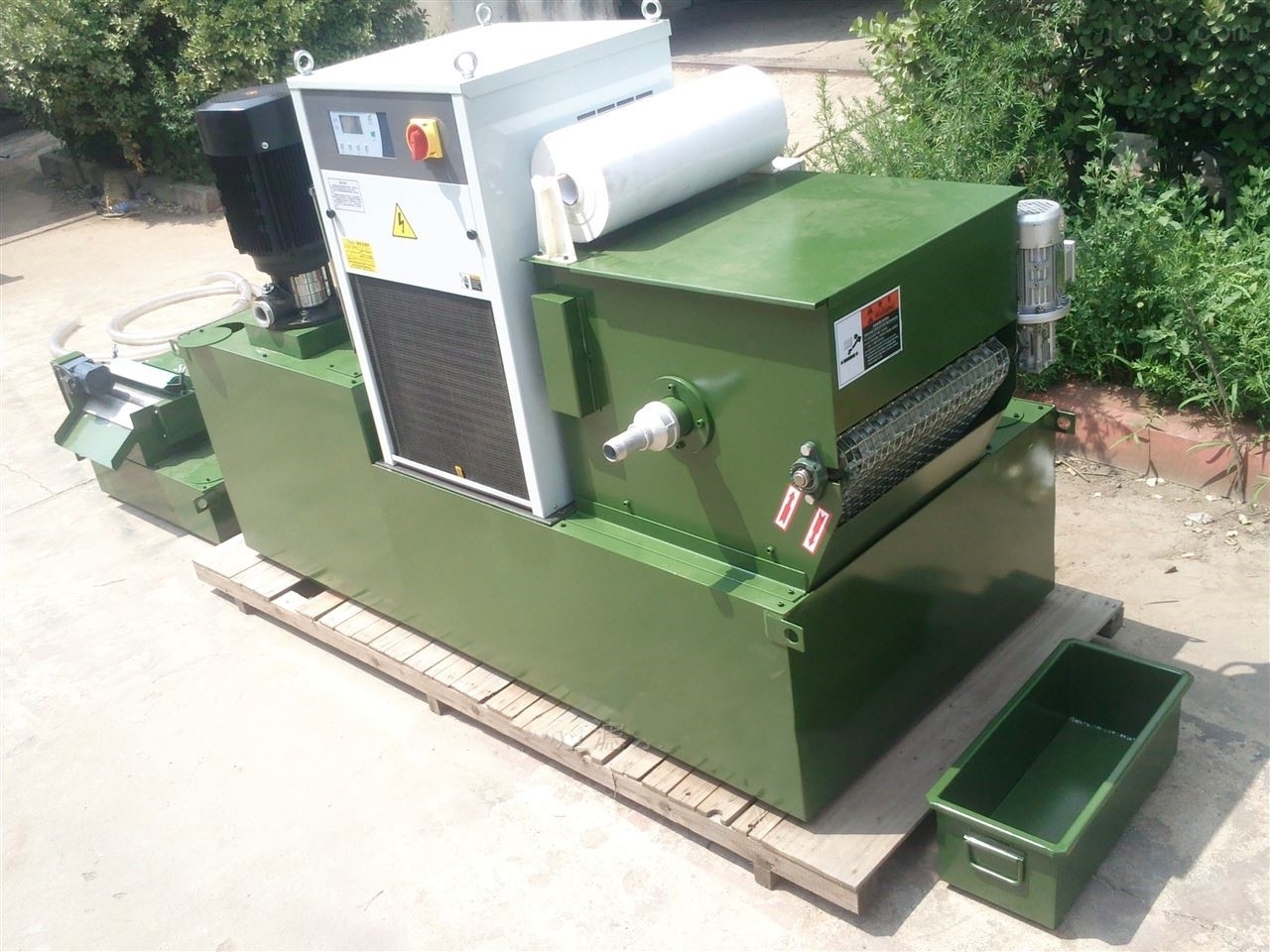

三级过滤外圆磨床水箱工作流程：脏液先进入磁性分离器，由提升泵打入滚筒过滤机，经制冷机降温后打入精密过滤器进入净液箱，由高压泵打入机床循环。
本次方案重新调整，与上次方案比较改动如下：原平床过滤机改为滚筒过滤机；制冷机改为50型；净液箱与过滤机水箱合为一体。
磁性分离器后面入水口改为标准圆形入水口，适当加长。
净液箱溢流口管径加大。
附箱容积再加大一些，水泵改为AB200型号。
过滤机每个水箱(主水箱，附箱，净水箱)带有注水口，用于加水及观察水箱液位。
附箱水泵及净液箱泵都要带球阀。
配有防沉淀激流喷嘴，包括脏液沉淀槽和带有纸带过滤机的冷却净液槽，安装在脏液沉淀槽中的污液泵出液口上连接的出液管与过滤机进液口相连接，出液管路上设置有调整流量阀门。安装在冷却净液槽中的净液泵出水管与磨床的磨头和工件上方进水管联结，脏液抽液管的管路上有返回脏液沉淀槽的回液管旁路，回液管上设置有调整回液流量的阀门，回液管的管口处连接有防沉淀激流喷嘴。
防沉淀喷嘴可以使脏液沉淀槽中的液体处于快速流动状态，避免了磨屑的沉淀，减少了清理时间和费用，增加了正常生产时间。配合自动液位控制技术，实现了脏液沉淀槽免清理，技术上简单且经济合理。
